Encontrando el Norte

Orientarse en el espacio siempre ha sido una habilidad muy importante y encontrar donde está el norte es parte fundamental.

Tradicionalmente lo primero en lo que uno pensaría es en utilizar una brújula para encontrar el norte y eso, en la mayoría de los escenarios, sería la mejor opción.

El problema es que si uno necesita encontrar el norte para orientar un reloj solar, entonces no necesitamos el norte magnético, sino que necesitamos el norte verdadero o norte geográfico.

El Norte Geográfigco

Es el eje de giro imaginario que define el planeta Tierra en su movimiento de rotación. Es el lugar donde convergen todas las líneas de longitud y también es el punto de mayor latitud.

Método de las altitudes iguales

Este método requiere un día soleado, algo de suerte y mucho tiempo. Armamos un tablero dibujando una serie de círculos concéntricos. Ponemos un clavo verticalmente en el punto central de los círculos.

Ahora colocamos el tablero en un lugar donde siempre de el sol, un lugar sin obstrucciones, asegurándose de que esté nivelado.

Marcamos el punto en los círculos justo cuando pasa la sombra de la cabeza del clavo, tanto por la mañana como por la tarde. Como el sol pasa por el mismo círculo por la mañana y por la tarde estará a la misma altura.

Ahora toca dibujar una línea que una los dos puntos en el mismo círculo y luego encuentra su punto medio. Una línea desde el clavo hasta el punto medio definirá la línea del norte verdadero. Al marcar una serie de círculos, se puede aumentar la precisión de este método.

Diagrama

Algo de la valiosa documentación fotográfica de la experiencia:

Sombra Mañana

Sombra Mediodia

Sombra Tarde

En esta fotografía podemos ver la línea verde que nos marca la elíptica del sol en el cielo indicada por la sombra de la aguja de nuestro improvisado instrumento.



Ahora vamos a superponer una brújula en el centro de la gráfica para encontrar la declinación magnética y verificar el margen de error de nuestro experimento.

Declaración magnética de -10°

Declinación magnética real de 9°37'

Solamente 23' de diferencia, un error del 3.8%. Nada mal para un  experimento algo improvisado con materiales de descarte.

Ahora ya sabemos donde está el norte. Veremos en que usaremos este nuevo conocimiento obtenido de manera experimental.

Enlaces interesantes:

• https://www.mysundial.ca/tsp/true_north_south.html

Saludos.

:D

Proyecto: Carbón Vegetal

Entre esas inquietudes que me surgen de tanto en tanto se me ocurrió que quería construir un filtro para purificar agua de red y así extraer el fluor y otros compuedtos.

Después de algo de investigación encontré que el elemnto clave para este proyecto era el carbón activado.

El carbón activado o carbón activo es un elemento poroso que atrapa compuestos, en primer lugar, orgánicos, presentes en un gas o en un líquido. Lo hace con tal efectividad, que es el purificante más utilizado por el ser humano.

¿Pero cómo hacernos con este valioso elemento sin tener que comprarlo? Bueno ... el proceso de fabricación es bastante simple. El elemento clave es el carbón vegetal.

Antes de construir el filtro, o incluso fabricar el carbón activado vamos a construir nuestro propio carbon vegetal.

¿Cómo fabricamos carbón vegetal?

Seleccionar la leña

Decidí utilizar cáscaras de naranja para este proyecto por varias razones. La primera era para demostrar que el carbón vegetal se puede obtener desde distintas fuentes, para aprovechar las propiedades combustibles del aceite de la cáscara de narsnja, para averiguar si la fragancia de la naranja logra sobrevivir el proceso de fabricación pero, creo que la razón principal es que tengo un árbol de naranja y me sobran las cáscaras por montones en esta época. Si puedo encontrar otra forma de aprovecharlas entoncea ... por qué no intentarlo?

Las cascaras de naranja deben estar secas antes de utilizarlas. Las podemos dejar al sol dursnte unas horas y listo.

En el caso de utilizar madera, lo cual por múltiples razones es lo más razonable, es importante seleccionar madera dura y bien seca. Pero acá no hacemos cosas razonables así que sigamos.

Buscar un lugar donde encender fuego

En mi caso use el asador, pero en caso de no disponer de uno es importante elegir un lugar seguro para evitar que el fuego se extienda sin control.

Buscar un contenedor

En este recipiente pondrás la leña. El recipiente puede ser tan grande o tan pequeño como tú quieras, según la cantidad de carbón que desees hacer. Asegúrate de que tenga una tapa resistente al fuego.

Yo utilicé una lata de duraznos con dos agujeros en la parte superiir para dejar escapar el vapor producto de la pirolisis.

Colocar la leña en el contenedor

Colocamos la mayor cantidad de material posible dentro de la lata y la cerramos. Claramente lanparte más difícil de todo el proceso.

Encender la fogata

Ahora solamente queda prender el fuego y dejar que este se encargue de sacar hasta la ultima gota de humedad del material que utilizamos como combustible. En mi caso las cascaras de naranja.

El proceso puede durar varias horas así que es momento de tener paciencia. El proceso estará terminado cuando deje de salir vapor del recipiente.

Retirar el carbón vegetal

Al quitar la tapa verás que se ha formado un montón de carbón vegetal puro. Suficiente para que lo utilicemos en nuestros proyectos como un filtro purificador de agua o, si hicimos una buena cantidad, para el próximo asado.



De cascaras de naranja a carbón vegetal

Saludos.

:D

Proyecto: Tellurion - Engranajes y Materisles

 Todo proyecto tiene sus aciertos y sus errores. En este caso toca hablar de un error. Todo parecía muy simple: diseñar los engranajes correspondientes, transferir el diseño, cortar los engranajes, construir. Simple no? Entonces donde estuvo el problema? El problema estivo en el material al que transferi los diseños: carton corrugado. Por un lado la opción parecía obvia porque ... tengo mucho. Por otro lado, desde el comienzo tuve mis dudas pero de todas formas le di una oportunidad.

Transfiriendo diseños

Bella impresion no? Pues el problema estuvo al momento de cortarlos. Producto de la estructura interna del material elegido (el corroguda que le da nombre al cartón) el trabajo fue duro y el resultado pobre.

Dientes irregulares y
engranajes pandeados

Toca descartar todo, volver a foja zero buscar otra alternativa para el prototipado de los engranajes.

Pero no todo es perdida, creo que el ondulado del corrugado interno me ha dado idea.

Saludos

:D

Proyecto: Tellurion

¿Qué es un Tellurion? Un Tellurion es un modelo mecánico que muestra los movimientos de traslación y rotación de la Tierra y de la Luna alrededor del Sol. En esencia es un planetario mecánico, un modelo acotado del sistema solar accionado mediante un conjunto de engranajes que ilustra o predice las posiciones relativas y los movimientos de los cuerpos celestes dentro del modelo heliocéntrico. También puede representar el tamaño relativo de estos cuerpos; pero puesto que la escala precisa a menudo no es práctica debido a las grandes diferencias entre sus dimensiones reales, se suele utilizar meras aproximaciones (esto también se aplica a las distancia por las mismas razones).

La idea del proyecto presenta varios desafíos muy interesantes. Entre ellos ... como pergeñar un modelo mecánico que genere doce revoluciones para la Luna por cada revolución de la Tierra alrededor del Sol y que al mismo tiempo ponga la misma cara de la Luna en dirección a la Tierra.

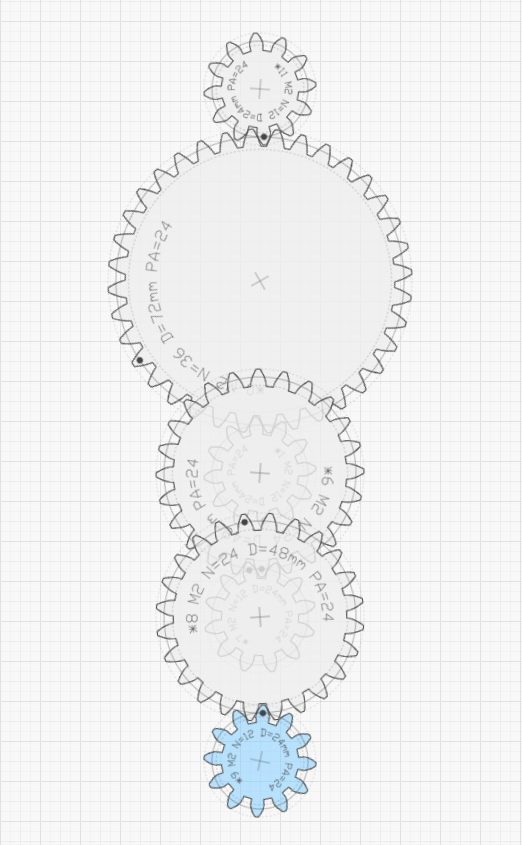

Después de jugar un tiempo con el Gear Generator v2.0 llegué al siguiente mecanismo que cumple con el primero de esos requerimientos: la rotación y la traslación de los cuerpos.

Miren que lindo mecanismo

Queda ahora ver como podemos encarar la construcción de los engranajes necesarios, de que material hacerlos (seguramente vamos a terminar utilizando cartón para el prototipado porque tengo mucho) y como disponerlos en una estructura para poder trasladar este proyecto del tablero de dibujo a la realidad.

En futuras entregas si tenemos suerte veremos como va avanzando esto.

Enlaces interesantes:

• Planetario Mecánico

• Gear Generator v2.0


Saludos.
:)
